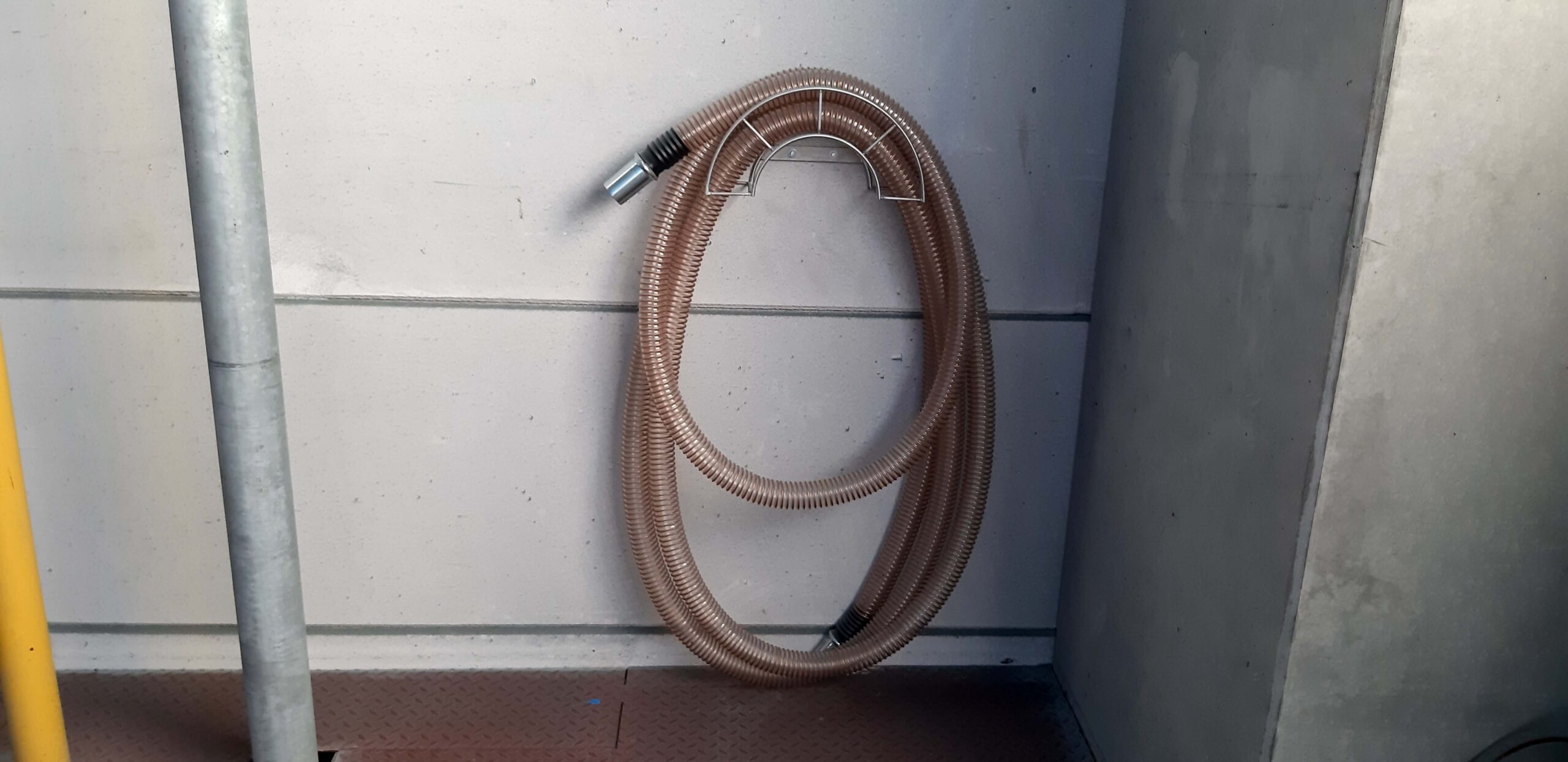

Die Anforderungen an Saugschläuche sind vielfältig.
Egal welche Eigenschaften verlangt werden, z.B. hochflexibel, abriebfest, temperaturbeständig, lebensmittelecht, chemikalienbeständig, mikrobenfest oder antistatisch, für Ihre Anwendung haben wir den richtigen Schlauch, z.B. aus PVC, Polyurethan, Silicon, Gummi oder Metall. Für die meisten Anwendungen haben sich Spiralschläuche mit eingebauter Drahtwendel besonders bewährt.
Für den Einsatz in den Ex- Zonen 1 und 2 oder 21 und 22 nach ATEX 95 liefern wir Spezialschläuche
mit einem Ableitwiderstand ≤10³ Ω.
Eine Auwahl der gebräuchlichsten Schlauchtypen finden Sie in untenstehender Tabelle.
Für eine größere Ansicht, klicken Sie auf das jeweilige Bild.
| Typ | Bild | Anwendungsbereich | Werkstoff | Eigenschaften |
|---|---|---|---|---|
| DIE PVC |
|
Absaug- und Gebläseschlauch für leichte Feststoffe wie Stäube, Pulver und Fasern, Eignung: für Industriestaubsauger, Schweißrauchabsaugung | Wandung: Weich- PVC mit Fadenverstärkung, Kunststoffummantelter Federstahldraht Beschaffenheit: leichte Ausführung, super flexibel, gute Chemiekalien- beständigkeit, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca.– 40°C bis ca. + 90°C Liefervarianten: Ø 38 bis Ø 100 mm Fertigungslängen: 15 m |
| DIE PUR L |
|
Absaug- und Förderschlauch für Schüttgüter mit leichten Durchsatz an abrasive Feststoffe wie Pulver, Späne und Fasern Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien, Beschaffenheit: leichte Ausführung, super flexibel, strömungstechnisch optimiert, mikroben- und hydrolysefest Wandstärke: ca. 0,7 mm, innen glatt, flexibel bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca. –40°C bis ca. + 90°C, kurzzeitig ca.+ 125°C Liefervarianten: Ø 38 bis Ø 500 mm Fertigungslängen: 10 m und 15 m |
| DIE PUR 355 |
|
Absaug- und Förderschlauch für Schüttgüter mit hohen Durchsatz an abrasive Feststoffe wie Pulver, Späne und Fasern Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: mittelschwere Ausführung, flexibel, strömungstechnisch optimiert, mikroben- und hydrolysefest Wandstärke: ca. 1,5 mm, innen glatt, flexibel bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca.+ 125°C Liefervarianten: Ø 38 bis Ø 500 mm Fertigungslängen: 10 m,15 m und 20 m |
| DIE PUR Vac L |
|
Absaug- und Förderschlauch für Schüttgüter mit leichten Durchsatz an abrasive Feststoffe wie Pulver, Späne und Fasern Eignung: für Industriestaubsauger, Absauganlagen und Granulatfördergeräte | Wandung: hoch abriebfestes Polyester- Polyurethan, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: leichte Ausführung, flexibel, strömungstechnisch optimiert, gute Chemiebeständigkeit mikroben- und hydrolysefest, erhöhte Druck- und Vakuumfestigkeit Wandstärke: ca.1 mm, innen glatt, flexibel bei geringem Gewicht, Federstahldraht, verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca.+ 125°C Liefervarianten: Ø 50 bis Ø 200 mm Fertigungslängen: 10 m und 15 m |
| DIE PUR Vac H |
|
Absaug- und Förderschlauch für Schüttgüter mit hohen Durchsatz an abrasive Feststoffe wie Pulver, Späne und Granulate Eignung: für Industriestaubsauger, Absauganlagen und Granulatfördergeräte | Wandung: hoch abriebfestes Polyester- Polyurethan, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien, Beschaffenheit: schwere Ausführung, flexibel, strömungstechnisch optimiert, gute Chemiebeständigkeit, mikroben- und hydrolysefest Wandstärke: ca.1,5 mm, innen glatt, flexibel bei geringem Gewicht, Federstahldraht, verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca.+ 125°C Liefervarianten: Ø 50 bis Ø 200 mm Fertigungslängen: 10 m und 15 m |
| DIE PUR XL |
|
Absaug- und Förderschlauch für Schüttgüter mit hohen Durchsatz an abrasiven Feststoffe wie Pulver, Späne und Granulate Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen, Futtermitteltransporte und Kommunalfahrzeuge | Wandung: abriebfestes Polyester- Polyurethan, Farbe transparent, Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: schwere Ausführung, flexibel, strömungstechnisch optimiert, gute Chemiebeständigkeit, mikroben- und hydrolysefest Wandstärke: ca. 2,5 mm, innen glatt, flexibel, bei geringem Gewicht, Federstahldraht verkupfert, Elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperaturbereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca. + 125°C Liefervarianten: Ø 38 bis Ø 500 mm Fertigungslängen: 10 m, 15 m und 20 m |
| Typ | Bild | Anwendungsbereich | Werkstoff | Eigenschaften |
|---|---|---|---|---|
| DIE PUR Atex L-EL |
|
Absaug- und Förderschlauch für brennbare Schüttgüter mit leichten Durchsatz an abrasive Feststoffe wie Pulver, Späne und Fasern Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen Für den Einsatz in explosions- gefährdetem Bereich (Ex-geschützter Bereich) | Wandung: abriebfestes Polyester-Polyurethan, elektrisch leitfähig, Farbe schwarz Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: leichte Ausführung, flexibel, strömungstechnisch optimiert Wandstärke: ca. 0,75 mm, innen glatt, sehr flexibel, bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig, Oberflächenwiderstand ≤ 102 Ohm, erfüllt die Atex 94/9 / EG | Temperatur bereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca.+ 125°C Liefer- varianten: Ø 38 bis Ø 500 mm Fertigungs- längen: 10 m und 15 m |
| DIE PUR Atex H-EL |
|
Absaug- und Förderschlauch für brennbare Schüttgüter mit hohen Durchsatz an abrasive Feststoffe wie Pulver, Späne und Fasern Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen Für den Einsatz in explosions- gefährdetem Bereich (Ex- geschützter Bereich) | Wandung: abriebfestes Polyester- Polyurethan, elektrisch leitfähig, Farbe schwarz Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: mittelschwere Ausführung, strömungstechnisch optimiert Wandstärke: ca. 1,45 mm, innen glatt, flexibel bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig, Oberflächenwiderstand ≤ 104 Ohm, erfüllt die Atex 94/9 / EG | Temperatur bereich: ca.– 40°C bis ca.+ 90°C, kurzzeitig ca.+ 125°C Liefer- varianten: Ø 38 bis Ø 500 mm Fertigungs- längen: 10 m und 15 m |
| DIE PUR 355 ASS |
|
Absaug- und Förderschlauch für brennbare Schüttgüter mit hohen Durchsatz an abrasive Feststoffe wie Pulver, Späne und Granulate, für Gasförmige und flüssige Medien Eignung: für Industriestaubsauger, Absauganlagen, Futtermitteltransporte und Kommunalfahrzeuge Für den Einsatz in explosions- gefährdetem Bereich (Ex- geschützter Bereich) | Wandung: Permanent- antistatisches spezial Ether- Polyurethan, lebensmittelecht nach FDA, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: mittelschwere Ausführung, flexibel, strömungstechnisch optimiert, gute Chemiekalien- beständigkeit, mikroben- und hydrolysefest Wandstärke: ca. 1,5 mm, innen glatt, Federstahldraht verkupfert, erhöhte Druck- und Vakuumfestigkeit, elektrisch ableitfähig, Oberflächenwiderstand ≤ 109 Ohm (gemäß TRBS 1353) | Temperatur bereich: ca.– 40°C bis ca. + 90°C, kurzzeitig ca.+ 125°C Liefer- varianten: Ø 30 bis Ø 100 mm Fertigungs- länge: 10 m |
| Typ | Bild | Anwendungsbereich | Werkstoff | Eigenschaften |
|---|---|---|---|---|
| DIE PUR LF |
|
Absaug- und Förderschlauch für feinkörnige Feststoffe wie Stäube, Mehl, Kakao- und Milchpulver in der Lebensmittelindustrie Eignung: Für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, lebensmittelecht nach FDA, Farbe transparent Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: leichte Ausführung, sehr flexibel bei geringem Gewicht, strömungstechnisch optimiert, mikroben- und hydrolysefest, gute Chemiekalien- beständigkeit, Wandstärke: ca. 0,7 mm, innen glatt, flexibel, bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperatur bereich: ca.– 40°C bis ca. + 90°C, kurzzeitig ca.+ 125°C Liefer- varianten: Ø 38 bis Ø 500 mm Fertigungs- längen: 10 m und 15 m |
| DIE PUR HF |
|
Absaug- und Förderschlauch für grobkörnige Feststoffe wie Stäube, Mehl, Kakao- und Milchpulver in der Lebensmittelindustrie Eignung: Für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, lebensmittelecht nach FDA, Farbe transparent, Abriebfestigkeit: ca. 2 – 5 mal besser als die meisten Gummimaterialien Beschaffenheit: mittelschwere Ausführung, flexibel, strömungstechnisch optimiert, mikroben- und hydrolysefest, gute Chemiekalien- beständigkeit, Wandstärke: ca. 1,5 mm, innen glatt, flexibel, bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperatur bereich: ca.– 40°C bis ca. + 90°C, kurzzeitig ca.+ 125°C Liefer- varianten: Ø 38 bis Ø 500 mm Fertigungs- längen: 10 m und 15 m |
| Typ | Bild | Anwendungsbereich | Werkstoff | Eigenschaften |
|---|---|---|---|---|
| DIE PUR L-SE |
|
Absaug- und Förderschlauch für schwer entflammbare Feststoffe wie Stäube, Pulver und Späne in der Holzindustrie, erfüllt die Sicherheitsauflagen der deutschen Holz-BG, Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, schwerentflammbar gemäß DIN 4102 B1, Farbe transparent Beschaffenheit: leichte Ausführung, sehr flexibel, strömungstechnisch optimiert, mikroben- und hydrolysefest, gute Chemiekalien- beständigkeit, Wandstärke: ca. 0,75 mm, innen glatt, flexibel, bei geringem Gewicht, Federstahldraht verkupfert, elektrisch ableitfähig bei Erdung der Spirale (gemäß BGR 132) | Temperatur bereicch: ca. – 40°C bis ca.+ 90°C kurzzeitig ca. + 125°C Liefer- varianten: Ø 38 mm bis Ø 300 mm Fertigungs- längen: 10 m und 15 m |
| DIE PUR H |
|
Absaug- und Förderschlauch für schwer entflammbare Feststoffe wie Stäube, Pulver und Späne in der Holzindustrie, erfüllt die Sicherheitsauflagen der deutschen Holz-BG Eignung: für Industriestaubsauger, Entstaubungs- und Absauganlagen | Wandung: abriebfestes Polyester- Polyurethan, schwerentflammbar gemäß DIN 4102 B1, Farbe transparent Beschaffenheit: mittelschwere Ausführung, flexibel, strömungstechnisch optimiert, mikroben- und hydrolysefest, gute Chemiekalien- beständigkeit Wandstärke: ca.1,5 mm, innen glatt, flexibel, bei geringem Gewicht, Federstahldraht, verkupfert, elektrisch ableitfähig, bei Erdung der Spirale (gemäß BGR 132) | Temperatur bereicch: ca. – 40°C bis ca.+ 90°C kurzzeitig ca. + 125°C Liefer- varianten: Ø 38 mm bis Ø 500 mm Fertigungs- längen: 10 m und 15 m |
| Typ | Bild | Anwendungsbereich | Werkstoff | Eigenschaften |
|---|---|---|---|---|
| DIE Multi PE |
|
Absaug- und Gebläseschlauch für die chemische Industrie und Asbestsanierung Eignung: Absaugung von säurehaltigen Dämpfen, Zu- und Abluftführung an Entsirgungsgeräten, lufttechnischen Anlagen als Alternative zu PVC- Schläuche | Wandung: Beidseitig PE- beschichtetes Polyethylengewebe, Klemmprofilwendel, feuerverzinktes Stahlband Beschaffenheit: gute Temperatur- beständigkeit, sehr gute mechanische Belastbarkeit, weichmacher- und halogenfrei, sehr gute chemische Beständigkeit | Temperatur bereicch: ca. – 40°C bis ca.+ 85°C kurzzeitig ca. + 95°C, Liefer- varianten: Ø 50 mm bis Ø 900 mm Fertigungs- längen: 3 m und 6 m |
| DIE Vulca Neo L | Absaug- und Gebläseschlauch für Luft und gasförmige Medien mit hohen Eigen- und Umgebungs- temperaturen Eignung: an Granulattrocknungs- anlagen, in der Kunststoffindustrie, im Motorenbau, Flugzeugbau und chemischen Industrie | Wandung: Neopren beschichtetes Glasgewebe, einlagig oder doppellagig, Farbe Schwarz Beschaffenheit: sehr gute Hitzebeständigkeit, innen glatt, flexibel, stauchbar, Federstahldraht, außenliegende Kordel kleinste Biegradien | Temperatur bereicch: ca. – 50°C bis ca.+ 135°C kurzzeitig ca. - 55°C bis ca. +150°C, Liefer- varianten: Ø 38 mm bis Ø 300 mm Fertigungs- länge: 4 m | |
| DIE Multi Teflon EL | Absaug- und Gebläseschlauch für aggressive Feststoffe wie Stäube Pulver und Fasern Eignung: Für chemische und pharmazeutische Industrie in explosions- gefährdetem Bereich (Ex- geschützter Breich) | Wandung: innen elektrisch leitfähige PTFE- Folie, außen beschichtetes Polyestergewebe, Farbe schwarz, Schlauchmaterial mit Klemmprofilwendel fest verbunden Beschaffenheit: zweilagige Schlauchwandung, gute Temperatur- beständigkeit, gute Chemiekalien- beständigkeit, gute UV- und Ozonbeständigkeit, elektrisch ableitfähig Oberflächenwiderstand ≤ 106 Ohm, feuerverzinktes Stahlband | Temperatur bereicch: ca. – 40°C bis ca.+ 170°C Liefer- varianten: Ø 50 mm bis Ø 900 mm Fertigungs- längen: 3 m und 6 m |
| Typ | Bild | Bezeichnung | Größe | Eigenschaften |
|---|---|---|---|---|
| DIE K |
|
Schlauchanschlussstück konisch, drehbar, zweiteilig |
Ø 50, Ø 60, Metall, verzinkt | Temperaturbereich: ca. – 20 °C bis ca.+ 90°C |
| DIE P |
|
Schlauchanschlussstück mit Druckpinn |
Ø 50, Ø 60, V2A | Temperaturbereich: ca. – 20 °C bis ca.+ 90°C |
| DIE B |
|
Bajonettkupplung mit Kugeltülle |
Ø 50, Ø 60, Metall, verzinkt | Temperaturbereich: ca. – 20 °C bis ca.+ 90°C |
| DIE M |
|
Schraubmuffe zum Anschliessen an Spiralschläuche DIE PUR L, DIE PUR H, DIE PUR 355, DIE PUR 350 MHF, DIE PUR 355 ASS, DIE PUR L- SE |
Wandung: abriebfestes Polyester Polyurethan, innen glatt, leicht und schnell montierbar |
Temperaturbereich: ca. – 20 °C bis ca.+ 90°C, kurzzeitig bis ca.+ 125°C, Ø 25 mm bis Ø 100 mm |
| DIE V |
|
Schlauchverbinder zum Verbinden, Verlängern von Spiralschläuche DIE PUR L, DIE PUR H, DIE PUR 355, DIE PUR 350 MHF, DIE PUR 355 ASS, DIE PUR L- SE |
Wandung: abriebfestes Polyester- Polyurethan, innen glatt, leicht und schnell montierbar |
Temperaturbereich: ca. – 20 °C bis ca.+ 90°C, kurzzeitig bis ca.+ 125°C, Ø 25 mm bis Ø 100 mm |
| Sonstige Verbindungselemente: Schraubmuffe, Schlauchverbinder, Flansche etc. |
DN 32 bis DN 300 |
Metall verzinkt, Edelstahl oder Kunststoff |
Die Technischen Angaben sind unverbindlich. Änderungen vorbehalten.
